O型橡胶密封圈 (JB1235-76)

材质:丁腈橡胶(NBR)
工作温度:-35—+100℃
标注示例:公称外径D=20,断面直径d0=2.4的O形圈,
标注为:O形圈20×2.4 GB1235-76

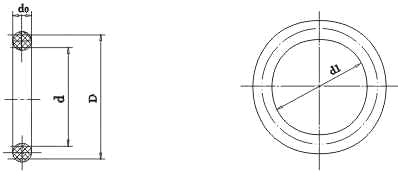

结构型式

公称外径 D

公称内径 d

断面直径d0

实 际 内 径



公称外径 D

公称内径 d

断面直径d0

实 际 内 径

d1

  差

d1

  差

5

2

1.9±0.08

1.7

±0.12

80

70

5.7±0.14

69.4

±0.40

6

3

2.7

85

75

74.4

7

4

3.7

90

80

79.4

8

5

4.7

95

85

84.4

9

6

5.7

100

90

89.4

10

7

6.7

105

95

94.4

11

8

7.7

110

100

99.4

12

9

8.7

115

105

104.4

13

10

9.7

120

110

109.4

±0.50

(14)

11

10.7

125

115

114.4

14

10

2.4±0.09

9.6

±0.13

130

120

119.4

15

11

10.6

135

125

124.4

16

12

11.6

140

130

129.4

18

14

13.6

145

135

134.4

19

15

14.6

150

140

139.4

20

16

15.6

155

145

144.4

22

18

17.6

160

150

149.4

24

20

19.6

165

155

154.3

±0.80

25

21

20.6

170

160

159.3

26

22

21.6

175

165

164.3

28

23

3.1±0.10

22.5

±0.20

180

170

169.3

30

25

24.5

185

175

174.3

32

27

26.5

190

180

179.3

35

30

29.5

195

185

184.3

37

32

31.5

200

190

189.3

40

35

34.5

205

195

194.3

45

40

39.5

210

200

199.3

50

45

44.5

220

210

209.3

55

50

49.5

230

220

219.3

60

55

54.5

±0.40

240

230

229.3

63

58

57.5

250

240

239.3

65

60

59.5

260

250

249.3

±0.10

68

63

62.5

270

260

259.3

70

65

64.5

280

270

269.3

75

70

69.5

290

280

279.3

80

75

74.5

300

290

289.3

85

80

79.5

170

155

8.6±0.16

154.1

±0.80

90

85

84.5

175

160

159.1

95

90

89.5

180

165

164.1

100

95

94.5

185

170

169.1

105

100

99.5

190

175

174.1

110

105

104.5

195

180

179.1

115

110

109.5

±0.50

200

185

184.1

120

115

114.5

205

190

189.1

125

120

119.5

210

195

194.1

130

125

124.5

215

200

199.1

140

135

134.5

220

205

204.1

145

140

139.5

225

210

209.1

150

145

144.5

230

215

214.1

155

150

149.5

235

220

219.1

160

155

154.5

240

225

224.1

165

160

159.5

245

230

229.1

28

22

3.5±0.11

21.6

±0.20

250

235

234.1

30

24

23.6

255

240

239.1

31

25

24.6

260

245

244.1

±1.00

32

26

25.6

265

250

249.1

34

28

27.6

275

260

259.1

35

29

28.6

280

265

264.1

36

30

29.6

290

275

274.1

38

32

31.6

295

280

279.1

40

34

33.6

300

285

284.1

41

35

34.6

305

290

289.1

42

36

35.6

315

300

299.3

44

38

37.6

320

305

304.3

45

39

38.6

330

315

314.3

46

40

39.6

335

320

319.3

48

42

41.6

350

335

334.3

50

44

43.6

355

340

339.3

51

45

44.6

360

345

344.3

54

48

47.6

370

355

354.3

55

49

48.6

375

360

359.3

56

50

49.6

380

365

364.3

(50)

40

5.7±0.14

39.4

±0.40

390

375

374.3

(55)

45

44.4

395

380

379.3

60

50

49.4

400

385

384.3

63

53

52.4

415

400

399.3

65

55

54.4

420

405

404.3

±1.20

70

60

59.4

450

435

434.3

73

63

62.4

480

465

464.3

75

65

64.4

500

485

484.3
