ZD系列支承环 　(CY 166-94)

途及特征：安装在液压缸活塞和导向套中起定位导向作用。
材质：共聚甲醛（POM）或尼龙（PA）。
工况条件 工作温度：－30—+100℃　工作介质：液压油
　　　　　往复速度： <3m/s CY166—94为长江液压件厂标准。
标注示例：公称外径为Ф80的A型支承环标注为：支承环ZD80A CY166—94　　
　　　　　 公称外径为Ф80的B型支承环标注为：支承环ZD80B CY166—94

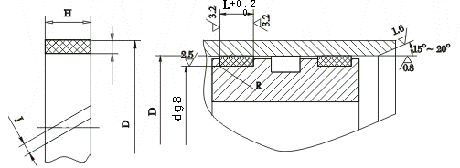

安装实例：
基本尺寸 　　　　　单位：mm　　　

订货号
D
dg8
L
+0.2
0
H
δ
K
ZD32A
32
27
6.2
6.1
2.5
1.5—2
ZD40A
40
35
6.2
6.1
ZD50A
50
45
8
7.9
ZD63A
63
58
9.6
9.5
2—2.7
ZD70A
70
65
9.6
9.5
ZD80A
80
75
9.6
9.5
ZD80B
80
75
12.1
12
ZD90A
90
85
9.6
9.5
ZD90B
90
85
12.1
12
2.5—3.5
ZD100A
100
95
12.1
12
ZD100B
100
95
15
14.8
ZD110A
110
105
12.1
12
ZD110B
110
105
15
14.8
ZD125A
125
120
12.1
12
ZD125B
125
120
15
14.8
ZD140A
140
135
15
14.8
3—4
ZD140B
140
135
19.7
19.5
ZD150A
150
145
15
14.8
ZD150B
150
145
19.7
19.5
ZD160A
160
155
15
14.8
ZD160B
160
155
19.7
19.5
ZD180A
180
175
15
14.8
ZD180B
180
175
19.7
19.5
ZD200A
200
195
19.7
19.5
4—5.5
ZD200B
200
195
24.8
24.5
ZD220A
220
215
19.7
19.5
ZD220B
220
215
24.8
24.5
ZD250A
250
245
19.7
19.5
ZD250B
250
245
24.8
24.5
ZD280A
280
275
19.7
19.5
ZD280B
280
275
24.8
24.5
ZD300A
300
295
19.7
19.5
5—7
ZD300B
300
295
24.8
24.5
ZD320A
320
315
19.7
19.5
ZD320B
320
315
24.8
24.5
ZD360A
360
355
19.7
19.5
ZD360B
360
355
24.8
24.5
ZD400A
400
395
19.7
19.5
ZD400B
400
395
24.8
24.5
ZD450A
450
445
24.8
24.5
6—8
ZD450B
450
445
29.8
29.5
ZD500A
500
495
24.8
24.5
ZD500B
500
495
29.8
29.5
