CK型防尘圈　(CY 129-1997)

CK型防尘圈　(CY 129-1997)

用途及特征：安装液压缸导向套中起防尘和辅助密封作用。
材质：丁腈橡胶（NBR）
工况条件耐温：-30—+100℃ 　往复速度：≤1m/s
　　　　 工作介质：液压油　CY129—1997为长江液压件厂标准。
标注示例：公称内径为Ф63的CK型防尘圈　标注为：防尘圈CK—63 CY129—1997

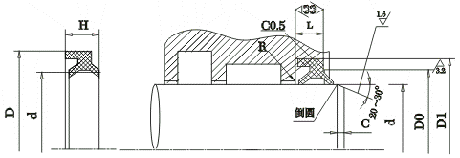

安装实例：

基本尺寸　　　　　单位：mm　　　

订货号	d	D	D0	D1	D0、D1公差	H	L	C
CK—16	16	28	20	27.8	+0.160	9	5	2.5
CK—18	18	30	22	29.8
CK—20	20	32	24	31.8
CK—22	22	34	26	33.8
CK—25	25	37	29	36.8
CK—28	28	40	32	39.8
CK—30	30	42	34	41.8
CK—32	32	44	37	43.8
CK—35	35	47	40	46.8
CK—40	40	52	45	51.8
CK—45	45	57	50	56.8
CK—50	50	62	55	61.8
CK—55	55	69	60	68.6	+0.200	11	6	4
CK—56	56	70	61	69.6
CK—63	63	77	68	76.6
CK—70	70	84	75	83.6
CK—75	75	89	80	88.6
CK—80	80	94	85	93.6
CK—85	85	99	90	98.6
CK—90	90	104	95	103.6
CK—100	100	114	105	113.6				5
CK—105	105	121	111	120.4	+0.250	13	7
CK—110	110	126	116	125.4
CK—125	125	141	131	140.4
CK—140	140	160	146	159.4
CK—160	160	180	166	179.4				6.5
CK—180	180	200	186	199.4
CK—200	200	220	206	219.4
CK—220	220	240	226	239.4				7.5
CK—250	250	270	256	269.4
CK—260	260	280	266	279.4	+0.300		11
CK—280	280	300	286	299.4
CK—300	300	320	306	319.4
CK—320	320	340	326	339.4				10
CK—360	360	380	366	379.4
CK—400	400	420	406	419.4
CK—450	450	470	456	469.4
CK—500	500	520	506	519.4
